안녕하세요 시제품 개발 전문기업 디자인웨일입니다.
오늘은 블루투스 모듈에 대해서 알아보겠습니다.
블루투스
블루투스를 지원하는 장치 간에 데이터를 교환하는 데 사용되는 무선 기술입니다.
와이파이와 마찬가지로 연결하는 데에는 케이블이나 전선이 필요하지 않으며,
이 신호를 "이해"하고 이에 응답할 수 있는 환경의 다른 장치를 식별하기 위해 전파와 유사한 신호만 있으면 됩니다.
블루투스를 통해 인터넷을 사용하지 않고도 쉽게 보내거나 다른 사람과 공유할 수 있기 때문에 전통적으로 매우 유용한 기술입니다.
블루투스의 범위는 클래스에 따라 몇 미터에서 수백 미터에 이릅니다.
출력 전력, 안테나(송신기 및 수신기 모두), 수신기 감도, 물리적 환경(벽, 나무, 사람에 의한 감쇠)
다른장치(예:와이파이)의 간섭 및 사용하는 블루투스 프로토콜과 같은 많은 매개변수에 따릅니다.
블루투스 모듈의 작동 원리
블루투스 네트워크는 최소 2개에서 최대 8개의 블루투스 피어 장치(일반적으로 단일 마스터 및 최대 7개의 슬레이브)를 포함하는
개인 영역 네트워크 또는 피코넷으로 구성됩니다.
마스터는 다른 장치와 통신을 시작하는 장치입니다.
마스터 장치는 자신과 연결된 슬레이브 장치 간의 통신 링크 및 트래픽을 제어합니다.
슬레이브 장치는 마스터 장치에 응답하는 장치입니다.
슬레이브 장치는 송수신 타이밍을 마스터 장치와 동기화 해야합니다.
또한, 슬레이브 장치에 의한 전송은 마스터 장치에 의해 관리됩니다.(즉, 마스터 장치는 슬레이브 장치가 전송할 수 있는 시기를 지시함.)
구체적으로, 슬레이브는 마스터가 주소를 지정한 시간 슬롯 바로 다음의 시간 슬롯이나 슬레이브 장치가 사용하도록
명시적으로 예약된 시간 슬롯에서만 전송을 시작할 수 있습니다.
마스터 장치는 먼저 주소 범위내에서 특정 슬레이브 장치의 응답을 요청하는 무선 신호를 보냅니다.
슬레이브는 마스터 장치의 클릭뿐만 아니라 홉 주파수에 응답하고 동기화합니다.
블루투스 모듈은 데이터 교환을 할 때 암호화를 통해 안전한 방식으로 서로 연결됩니다.
블루투스 장치가 다른 장치의 범위에 접근하면 전자 대화가 발생하여 서로를 믿는지 여부를 결정하여 데이터를 공유할 수 있습니다.
여기서 전자 변환은 장치를 작동하지 않고 무선으로 수행할 수 있습니다.
블루투스 모듈의 분류
블루투스에는 전파 세기를 나타내는 4가지 클래스가 존재합니다.
가장 낮은 클래스는 클래스4로 0.5m, 반대로 가장 높은 클래스 1은 최대 100m까지도 신호 전송이 가능합니다.
|
클래스
|
출력
|
도달 거리
|
|
클래스 1
|
100mW
|
100m
|
|
클래스 2
|
2.5mW
|
10m
|
|
클래스 3
|
1mW
|
1m
|
|
클래스 4
|
0.5mW
|
~0.5m
|
신호를 더 멀리 쏘기 위해서는 더 많은 전력이 필요합니다.
클래스2와 1의 출력차이는 40배인데요.
일반적으로 사용되는 무선 액세서리의 사용 범위는 10m이며 클래스 2에 해당합니다.
블루투스 모듈의 장단점
|
장점
|
단점
|
|
연결 케이블을 휴대할 필요가 없습니다.
|
특정 조건에서 연결이 끊어질 수 있습니다.
|
|
비용이 비싸지 않습니다.
|
와이파이에 비해 대역폭이 낮습니다.
|
|
10m 범위에서 다른 블루투스 장치와 자동으로 연결 할 수 있습니다.
|
장치 간의 근거리 통신만 허용합니다.
|
|
에너지 소비가 낮아 배터리 수명을 최소화할 수 있습니다.
|
보안이 해킹될 수 있으므로 주의해야합니다.
|
|
최대 3개의 유사한 음악 채널의 데이터 채널을 지원할 수 있으므로,
전송과 구두 통신 모두에 이용할 수 있습니다. |
|
블루투스 모듈 활용분야

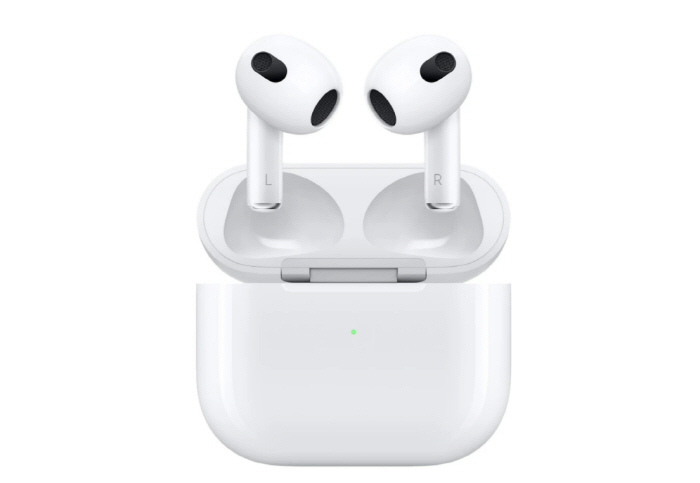

무선이어폰
인터넷브릿지
블루투스 스피커

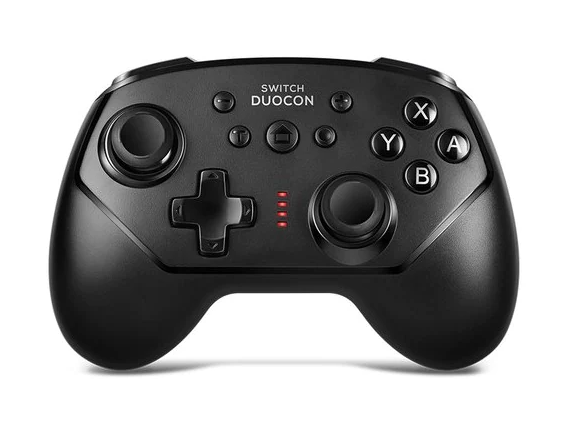

무선 게임패드
오늘은 블루투스 모듈에 대해서 알아봤는데요.
