브레드보드 사용법



안녕하세요 시제품 개발 전문기업 디자인웨일입니다.



회로를 구축할 때 브레드보드는 필수적인 아이템인데요.



부품이 어떻게 작동하는지 파악하고 배선을 연결할 때 납땜이 필요없기 때문에 시제품 제작에 용이합니다.





오늘은 브레드보드 사용방법에 대해 알아보도록 하겠습니다.





---

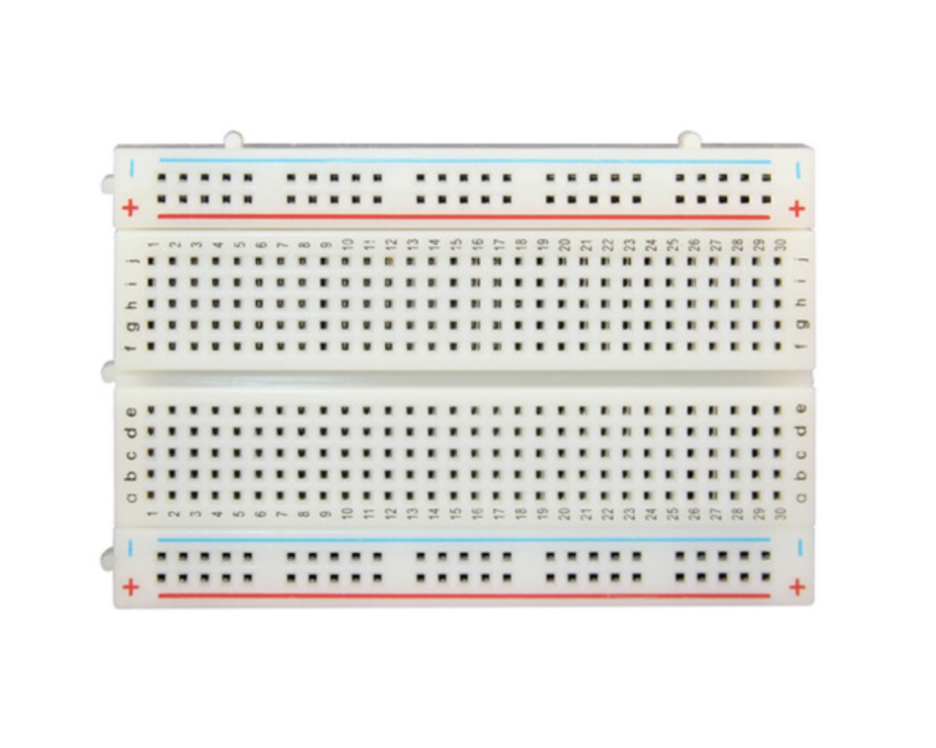

브레드보드란?

브레드보드(breadboard), 속칭 빵판 또는 빵틀은 전자 회로의 시제품을 만드는 데 사용하는 재사용할 수 있는 무땜납 장치입니다.

영구적이거나 1회용 시제품을 만들 때 사용하고, 쉽게 재사용할 수 없는, 초기 인쇄회로기판과 비슷합니다.

일반적인 브레드보드는 버스스트립으로 알려진, 내부연결 전기단자의 스트립이 있고,

주장치의 일부나 격리된 블록처럼 한쪽이나 양쪽은 전원선을 확장하도록 끼워져 있습니다.



브레드보드는 부품과 부품을 연결하기 위해 사용합니다

브레드보드 없이 부품을 연결하려면 납땜을 하거나

연결할 부품들을 붙잡아 테이프를 붙이는 등 번거러운 작업을 해야합니다.

하지만 브레드보드는 구멍에 부품과 선을 꽂으면 서로 연결되기 때문에

테스트나 시제품 제작에 용이합니다.







---

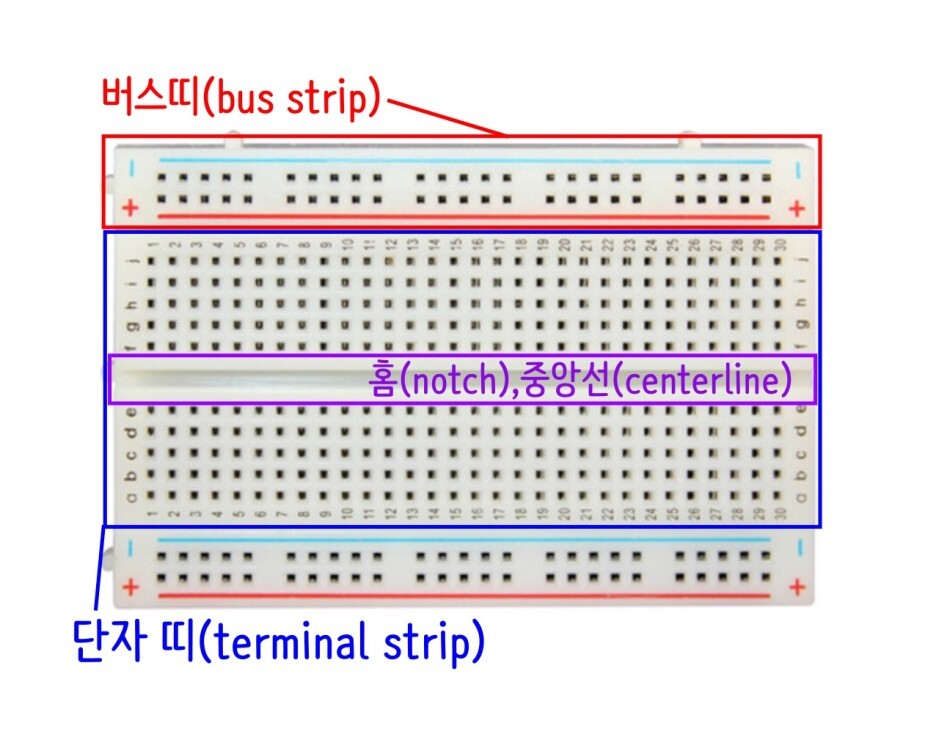

브레드보드의 구조

브레드보드는 세로로 파진 홈과 중앙선의 좌우에 위치한 수평 방향의 단자 띠와

수직 방향의 버스 띠로 구성됩니다.

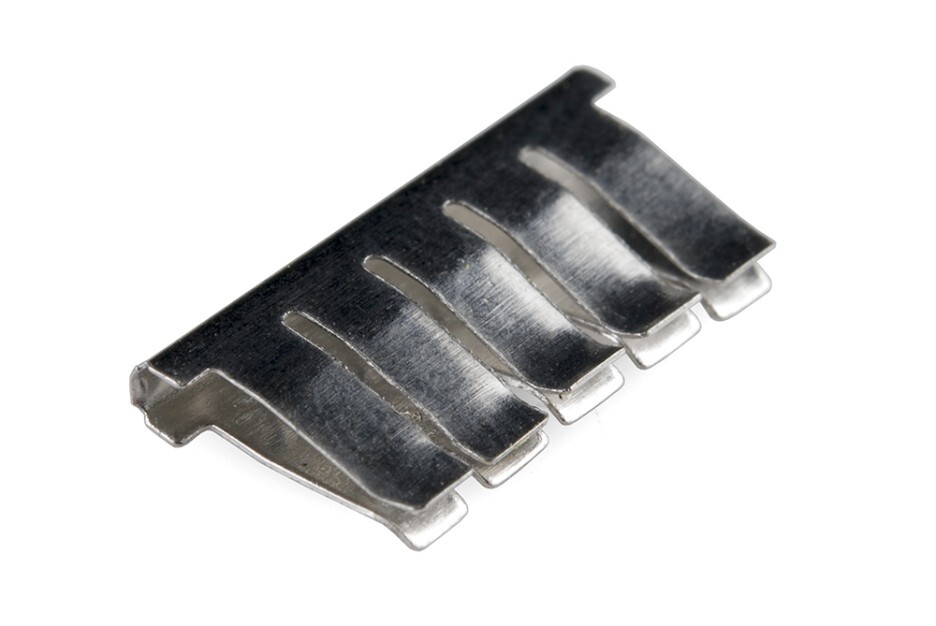

판 스프링





단자 띠

부품들 간의 연결을 할 때 주로 사용합니다.

5개의 접점으로 구성된 형태가 일반적이며 이들은 모두 하나의 판 스프링(Leaf Spring) 을 통해 연결되어 있습니다.





버스 띠

주로 전원 공급을 할 때 사용합니다.

전원선(+)으로 사용하는 것과 접지선(-)으로 사용하는 선으로 구성되어 있으며

각각 적색/청색 혹은 적색/흑색으로 표시되어 있어 쉽게 구분할 수 있습니다.



---

브레드보드의 사용법

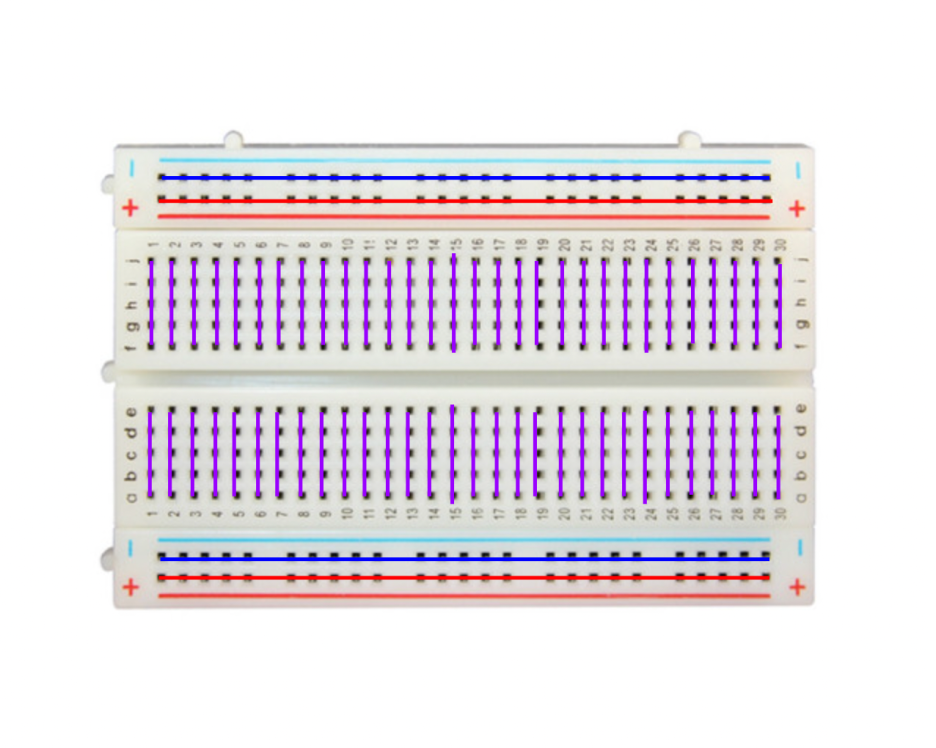

브레드보드 내부모습



브레드보드의 같은 줄에 있는 구멍을 소켓 스트립이라고 하며

이러한 구멍은 전도성 금속으로 서로 연결되어 있기 때문에 열을 통해 전기가 흐를 수 있습니다.

버스 띠는 수평으로 연결되어 있으며

단자 띠는 수직으로 연결되어 있습니다.

모든 스트립이 순차적으로 연결되면 회로가 완성됩니다.



가운데 홈을 기준으로 위 아래로 5칸 씩 격리되어 있기 때문에

위 아래는 서로 전기가 통하지 않습니다.

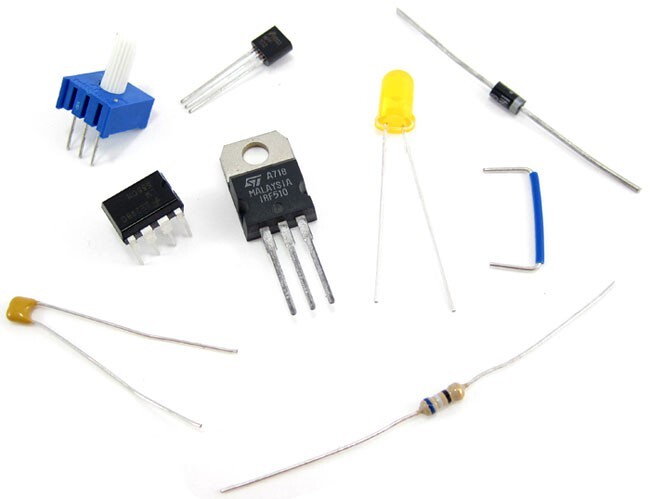

많은 전자 부품에는 "리드"라고 하는 긴 금속 다리가 있습니다.

더 짧은 금속 다리는 "핀"이라고 합니다.

리드가 있는 모든 전자 부품은 브레드보드와 호환됩니다.

브레드보드는 리드를 구멍에 밀어넣을 수 있도록 설계되었습니다.

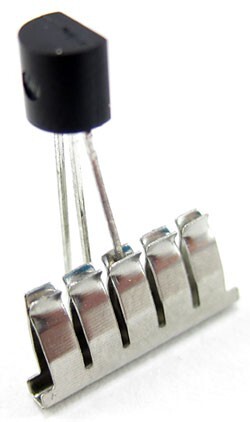

전자부품의 리드를 브레드보드의 구멍에 삽입하면 이런 식으로 클립 중 하나가 리드를 붙잡습니다.







그리고 브레드보드의 반대편에 있는 버스 띠는 서로연결되어 있지 않는데요.

양쪽에서 전원과 접지를 사용하고 싶다면 위 사진처럼 버스 띠를 점퍼선으로 연결해줘야 합니다.

* + 는 + 끼리, - 는 - 끼리







사진출처 : SCIENCE BUDDIES

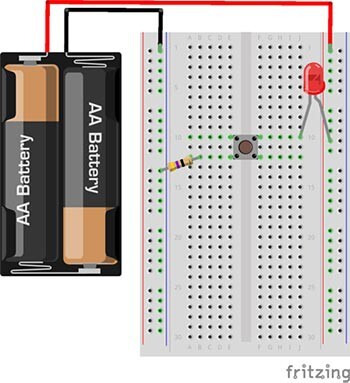

위의 브레드보드 회로를 예로 들면,





① 배터리의 빨간색 리드를 전원 버스에 연결합니다.

↓

② 배터리의 검은색 리드를 접지 버스에 연결합니다.

↓

③ 저항을 접지 버스에 연결합니다.

↓

④ 푸시버튼의 4개 핀을 구멍E10, F10, E12 및 F12에 삽입합니다.

↓

⑤ LED의 긴 리드를 전원 버스에 삽입하고 짧은 리드를 구멍 J10에 삽입합니다.









---

주의할 점







1. 브레드보드 단자에 너무 큰 전선이나 부품 리드를 삽입하면 안됩니다.



2. 구부러진 와이어를 삽입하면 안됩니다. 끝이 구부러져 있다면 펜치로 구부러진 와이어를 펴는 것이 좋습니다.



3. 연결되어 있는 라인에 꽂을 경우에는 내부에서 합선이 일어납니다.

합선이 일어날 경우에는 해당 부품들은 동작을 할 수 없을 뿐더러,

부품이 타거나 폭발할 수 있습니다.





4. 회로 배선에 다른 색상의 전선을 사용하는 것이 좋습니다.

나중에 프로젝트 문제를 해결하는 데 도움이 됩니다.







---





오늘은 브레드보드 사용법에 대해서 알아봤는데요.

​
