3D프린터 레벨링







안녕하세요 시제품 개발 전문기업 디자인웨일입니다.

​

오늘은 3D프린터의 레벨링에 대해서 알아보겠습니다.

​

​

3D프린터에서 베드는 레이어가 안정적으로 안착되어 성공적인 출력을 하게 해주는 장치입니다

​

이 베드를 수평으로 맞추는 레벨링 과정은 3D프린팅에서 중요한 과정 중 하나입니다.

​

노즐에서 베드까지의 거리는 모든 지점에서 동일해야 형상을 균일하게 출력할 수 있습니다.

​

만약 베드가 수평을 이루지 않는다면 각종 오류가 발생할 수 있습니다.

​

무엇보다 첫 번째 레이어가 안정적으로 인쇄되지 않기 때문에 출력에 실패하게 됩니다.

​

​

---





레벨링이 필요한 이유

​① 균일한 첫 번째 레이어

노즐과 베드 사이의 거리가 모든 지점에서 동일하지 않으면

개체의 첫 번째 레이어가 균일하게 인쇄되지 않습니다.

따라서 프린터 베드의 기울기는 베드가 XY평면으로 이동할 때 노즐과 평행이 되도록 조정해야 합니다.

​

​② 인쇄 베드 접착력 향상

노즐과 베드 사이의 거리가 너무 멀다면

필라멘트가 베드에 놓여지기만 하고 눌려지지 않기 때문에

베드에 잘 접착되지 않습니다.

​

​③ 인쇄 오류 방지

거리가 너무 가깝다면 첫 번째 레이어가 너무 얇아지고

필라멘트가 노즐에 의해 바깥쪽으로 밀려납니다.

이로 인해 첫 번째 레이어에서 인쇄 오류가 일어나게 됩니다.



프린터 베드의 수평을 맞추지 않으면

​인쇄 베드의 접착력이 떨어지거나 레이어 뒤틀림 현상이 일어나고

첫번째 레이어가 균일하지 않으며

노즐과 프린터 베드 사이의 거리가 너무 가까워 필라멘트가 돌출되지 않을 수 있습니다.

​

---

베드 레벨링 시 주의할 점

​① 레벨링 전 베드 청소

​베드에 먼지, 필라멘트 잔여물이 있을 경우

베드와 노즐 사이의 거리가 잘 맞춰지지 않습니다.

그럴 경우 베드의 수평이 제대로 맞춰지지 않을 수 있습니다.

이물질에는 필라멘트 잔여물이나 먼지 뿐만 아니라 손가락의 기름기나 접착제 잔여물도 포함됩니다.

​

​

​

② 레벨링 전 노즐 청소

​노즐에 필라멘트 잔여물이 남아있다면 노즐과 베드 사이의 거리가 더 멀게 설정될 수 있습니다.

거리가 크게 설정되어 베드에서 멀어져 프린트 베드 접착력이 떨어집니다.

---

레벨링의 종류

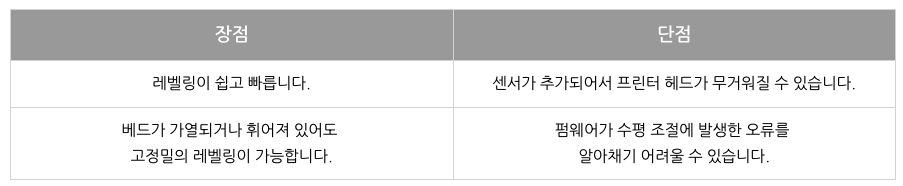

​① 오토레벨링

​오토레벨링은 프린터 펌웨어에 의해 실행되며

프로브 장치를 사용하여 베드의 여러지점에서 프린트 헤드에서 빌드 플레이트까지의 거리를 측정합니다.

프린터 헤드 끝에 장치된 센서를 통해 조절되고

프린터의 시스템이 베드의 기울기를 인식하고 있기 때문에

즉석에서 Z높이를 조정할 수 있습니다.

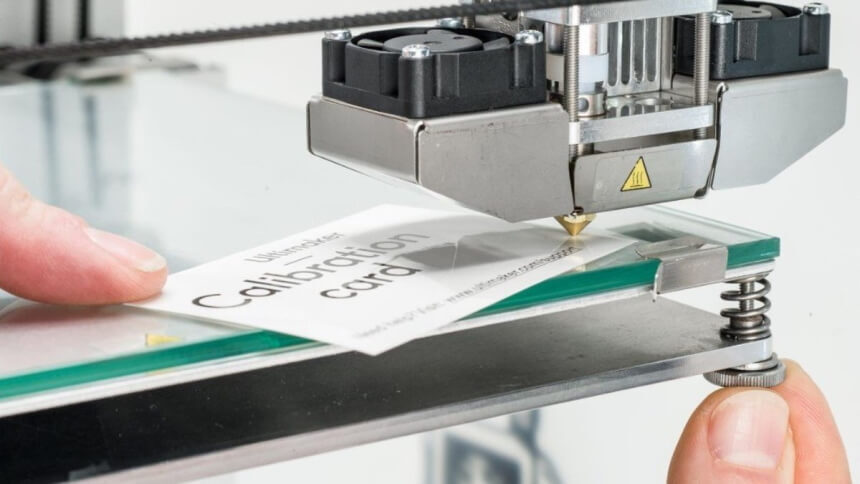

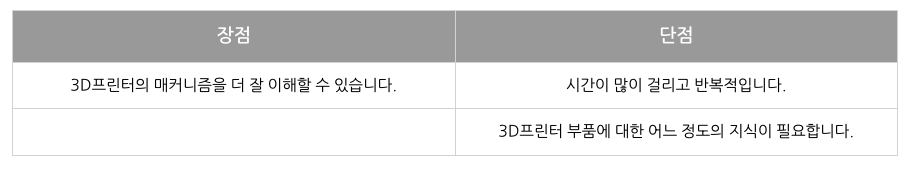

② 수동레벨링



직접 베드의 네 귀퉁이에 있는 나사를 조금씩 돌려 높이를 일정하게 조절해야 합니다.

과정이 복잡하고 감에 의존하는 면이 있기 때문에 초보자들에게는 어려울 수 있습니다.

---

3D프린팅을 막 시작하는 경우에는 오토 레벨링이 적합합니다.

오토 레벨링은 3D프린팅에 대한 경험이 많이 없어도 사용할 수 있기 때문입니다.

3D프린팅에 대한 경험이 많아지고 기계에 대해 더 알고 싶다면 수동 레벨링이 더 적합할수 있습니다.

---

오늘은 3D프린터 레벨링에 대해서 알아봤는데요.

​
