3D프린터 익스트루더의 종류





안녕하세요 시제품 개발 전문기업 디자인웨일입니다.

오늘은 3D프린터 익스트루더에 대해서 알아보도록 하겠습니다.

먼저

익스트루더는

3D프린터의 구성요소 중 하나로

3D프린터에서 필라멘트를 녹이는 역할을 하는 장치입니다.



익스트루더는 두 가지 요소로 구성되어 있습니다.

콜드 엔드와 핫 엔드라고 부르는데요.



콜드 엔드는

필라멘트가 공급되는 3D프린터 압출기 시스템의 상부를 말합니다.



핫 엔드는

필라멘트가 녹고 액체화되며 압출되는 곳입니다.





익스트루더는 압출방식과 구조에 따라서

직접압출식 익스트루더와

보우덴 방식 익스트루더로 나뉘게 됩니다.



---

직접압출식 익스트루더 (Direct)

필라멘트를 압출기로 밀어서 압출하는 방식



콜드엔드와 핫엔드가 직접 결합된 형태입니다.

익스트루더의 모터를 핫 엔드 바로 위에 배치하는 것이 특징입니다.

이러한 배열은 필라멘트의 핫 엔드까지의 이동 거리를 최소화하고 안정적인 인쇄를 가능하게 합니다.

이동거리가 짧기 때문에 공급거리 또한 짧아지는데요.

덕분에 필라멘트의 공급량을 수월하게 조절할 수 있습니다.

필라멘트 공급이 일정하지 못하다면 출력물의 품질이 떨어질 수 있습니다.

또한 필라멘트 교체가 매우 쉽고 다루기 편합니다.



다만 프린터헤드의 크기가 크다는 단점이 있습니다.

핫 엔드 상단에 모터 및 기타 부품을 추가하기 때문인데요.



무거운 헤드를 고속으로 움직이게 되면

관성에 의해 반동이 발생하게 됩니다.

---

보우덴식 익스트루더 (Bowden)





압출기에서 필라멘트를 당겨 압출하는 방식



콜드엔드와 핫에드가 분리되어, 그 사이를 튜브로 연결시킨 방식입니다.



보우덴식 익스트루더는 인쇄 헤드가 가벼워지고 제어 가능한 질량이 줄어들기 때문에

공진에 의한 인쇄 얼룩이 발생하지 않고 핫 엔드를 고속으로 움직일 수 있습니다.

따라서 인쇄 속도와 품질을 향상시킬 수 있습니다.



단점은 필라멘트 공급 장치와 헤드 사이의 거리가 멀기 때문에

필라멘트 공급을 제어하는 것이 어렵다는 점입니다.

필라멘트가 튜브를 지날 때 필라멘트가 제대로 전달되지 못 하는 것인데요.

튜브가 길수록 더 영향을 받게됩니다.

---

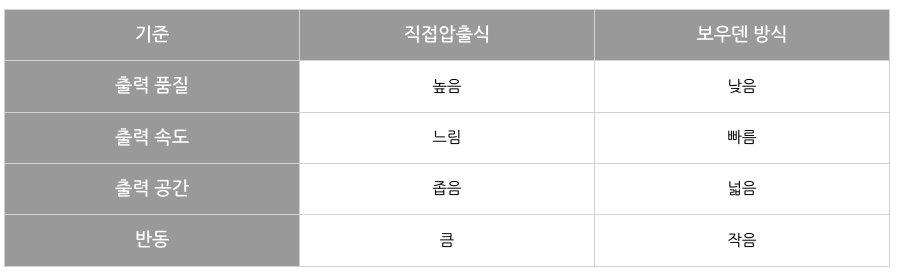

직접압출식과 보우덴식의 차이

직접압출식 익스트루더와 보우덴 방식 익스트루더는 각각 장단점이 존재하는데요.



처음 3D프린터를 접하는 초심자에게는 직접압출식 익스트루더,

3D프린터 숙련자라면 보우덴식 익스트루더 프린터가 적절합니다.



자신에게 맞는 익스트루더가 어떤 것인지 살펴보고 사용하시는 것이 좋습니다.

---



오늘은 3D프린터의 익스트루더에 대해서 알아봤는데요.

​
