열화상 카메라







안녕하세요 시제품 개발 전문기업 디자인웨일입니다.



오늘은 열화상 카메라에 대해 알아보겠습니다.



---

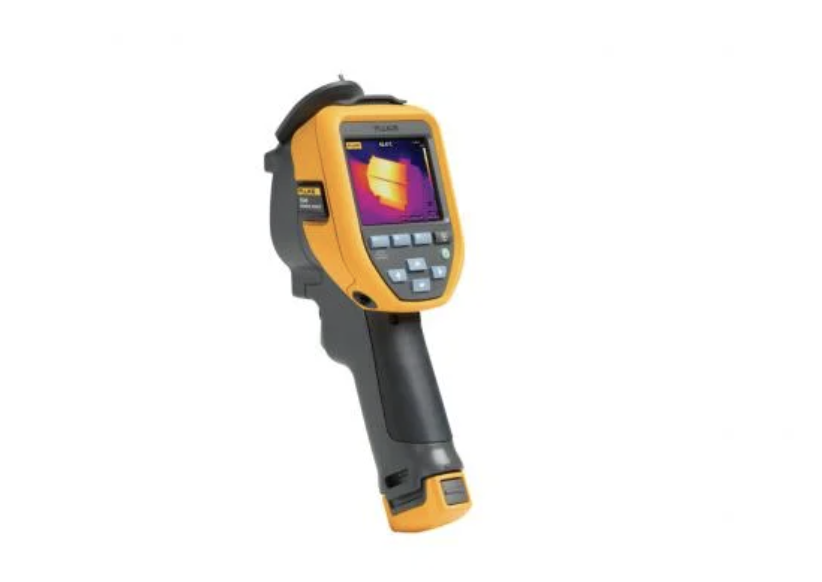

열화상 카메라란?

열화상 카메라는 가시 광선을 사용하여 이미지를 형성하는 일반 카메라와 유사하게

적외선(IR) 복사를 사용하여 이미지를 생성하는 장치입니다.

가시광선 카메라의 400~700nm 범위 대신 적외선 카메라는 약 1,000nm에서 14,000nm의 파장을 감지할 수 있습니다.

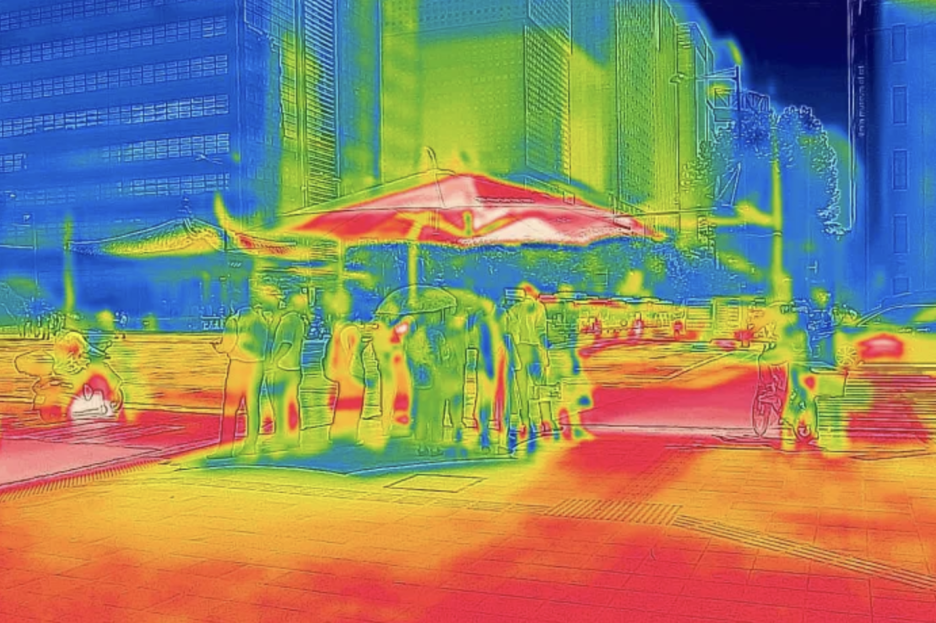

열화상 카메라로 데이터를 캡쳐하고 분석하는 것을 열화상 촬영이라고 합니다.







---

작동원리





열화상 카메라는 가시광선이 아닌 열을 이용해 이미지를 생성합니다.

적외선 에너지를 받아들이고 적외선 에너지의 데이터를 사용하여

디지털 또는 아날로그 영상 출력 기능을 통해 이미지를 만들어냅니다.



가시 광선을 감지할 수 있는 카메라는 열 에너지를 감지할 수 없고

반대로 열 에너지를 감지하는 카메라는 가시 광선을 감지하지 못합니다.



열화상 카메라는 렌즈, 열 센서, 전자 처리 장치, 기계 하우징으로 구성되어 있습니다.

렌즈는 적외선 에너지를 센서에 집중시키는 역할을 합니다.

센서는 80x60에서 1280x1024 픽셀 이상까지 다양한 픽셀 구성을 선택할 수 있습니다.



열화상 카메라의 해상도가 실화상 카메라에 비해 낮은 이유는 열 디텍터의 특성 때문인데요.

열 디텍터는 가시광선보다 파장이 훨씬 큰 에너지를 감지해야 하기 때문에 각 센서 요소가 더욱 커야 합니다.

결국 열화상 카메라는 동일한 크기의 실화상 카메라보다 해상도가 낮을 수 밖에 없습니다.







---

모듈의 종류

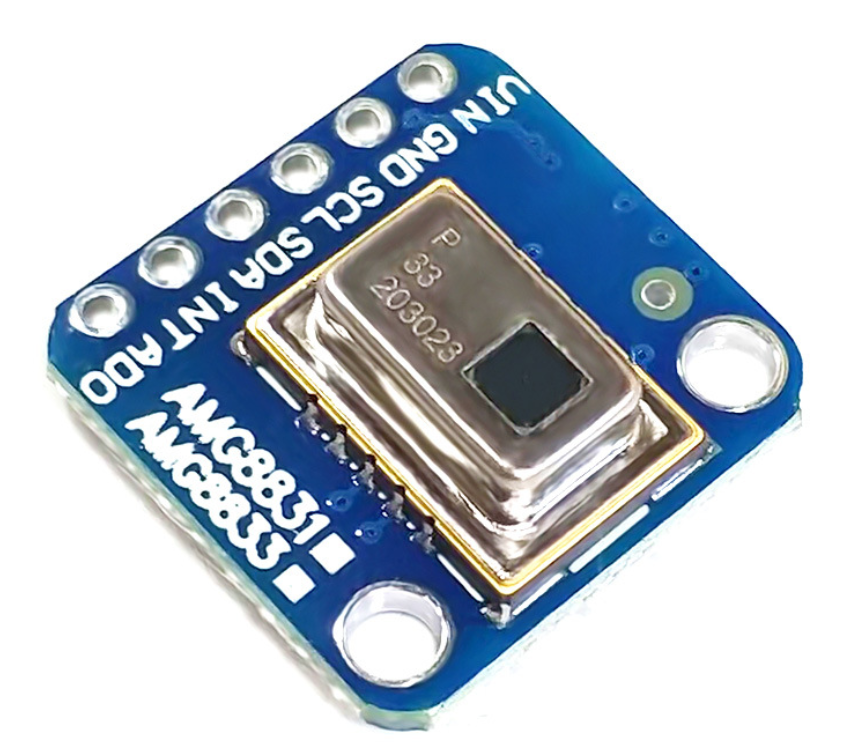

AMG8833



8x8 적외선 열상 센서 AMG8833 Grid-EYE 모듈

12C 인터페이스를 가지고 있으며 8x8 총 64개의 개별적인 온도 측정 값을 12C를 통해 전송합니다.

열상카메라와 같은 기능을 가지고 있지만 컴팩트한 크기의 제품입니다

0-80도의 온도를 +/-2.5도의 오차로 측정이 가능합니다.

7미터 거리에서 사람을 탐지할 수 있습니다.

최대 10Hz의 프레임 레이트를 가지고 있어 사람 검출기나 미니 열상 카메라로 사용이 가능합니다.

3.3V 및 5V 시스템과 사용이 가능합니다.



동작 전압	3.3V ~ 5V
측정 온도	0℃ ~ 80℃±2.5℃
측정 해상도	0.25℃

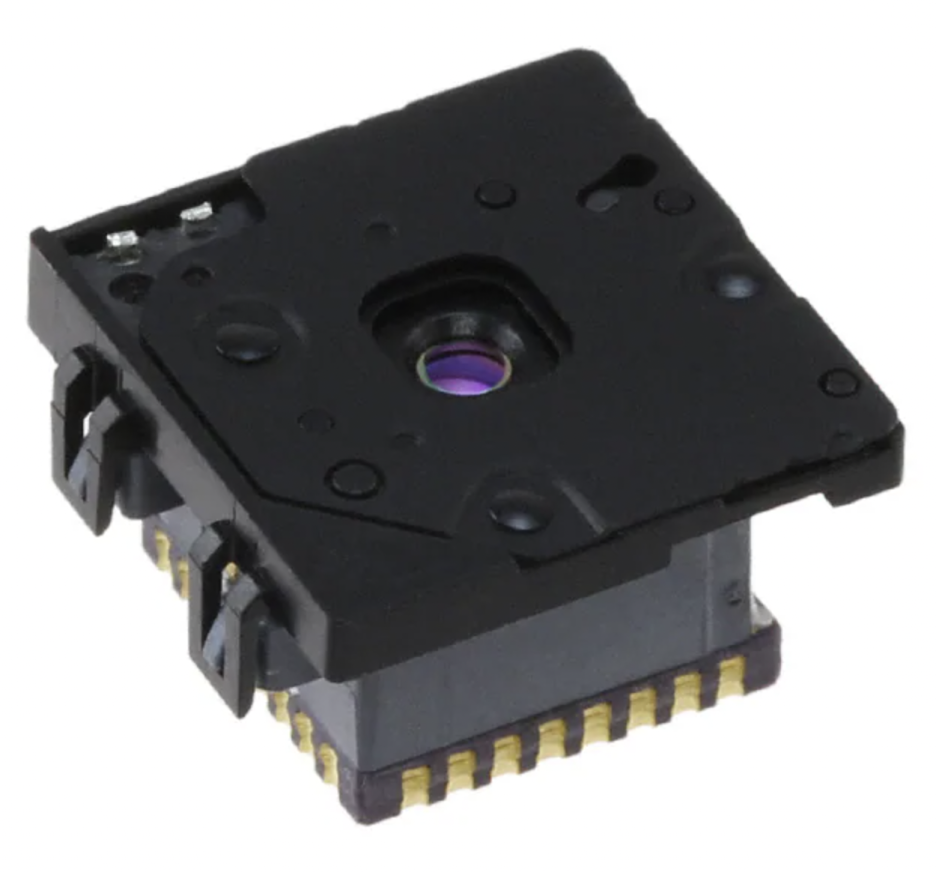

Lepton2.5



80x60 픽셀해상도

8-14 마이크론의 파장범위의 적외선 방사입력캡처 열상이미지로 출력합니다.

+/- 도의 정확도로 카메라온도와 상관없이 프레임 내에 모든 4800 픽셀에 대해 보정된 온도값을 출력합니다.



비작동 온도 범위	-40℃ ~+80℃
최적 온도 범위	-10 ~+80℃
스펙트럼 범위	장파 적외선, 8μm~14μm
입력 공급 전압	2.8V, 1.2V, 2.5V ~ 3.1VIO
소비전력	150mW(작동), 650mW(셔터 이벤트 시), 4mW(대기)

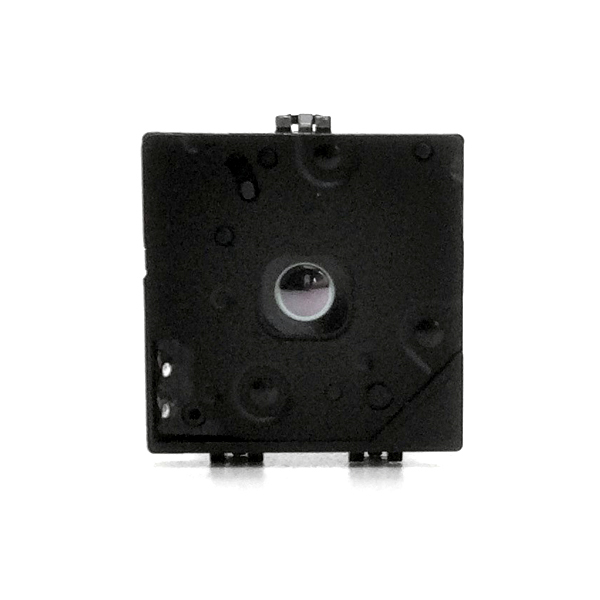

Lepton 3.5



기본 모바일 장치 인터페이스 및 기타 소비자 가전에 쉽게 인터페이싱할 수 있도록 설계된

완전한 장파 적외선 카메라 모듈입니다.

공칭 반응 파장 대역에서 적외선 방출 입력을 캡처하고

방사계로 균일한 열 영상을 출력하여 절대 온도 측정치를 제공합니다.



온도 범위	-10℃ ~ +80℃2
전력 소모	작동 : 150mW 셔터 이벤트 : 650mW
입력 공급 전압	2.8V, 1.2V, 2.5V ~ 3.1V IO
충격	1500G @ 0.4ms²







---



오늘은 열화상카메라에 대해서 알아봤는데요.

​
