안녕하세요 시제품 제작 전문 기업 디자인웨일입니다.

전편 3D 모델링 편에 이은 2편입니다.

https://design-whale.tistory.com/15

[시제품/3D모델링/제작의뢰] 대형목업제작 1탄 (3D 모델링)





이 제품은 도색을 진행하기 때문에 표면이 매끄러운 초고품질의 출력으로 진행하였습니다.









저희는 1m 까지의 큰 제품도 한번에 출력이 가능합니다.

하지만 이 형태는 한번에 출력시 전체가 뒤틀릴 가능성이 높은 형태라고 판단했습니다.

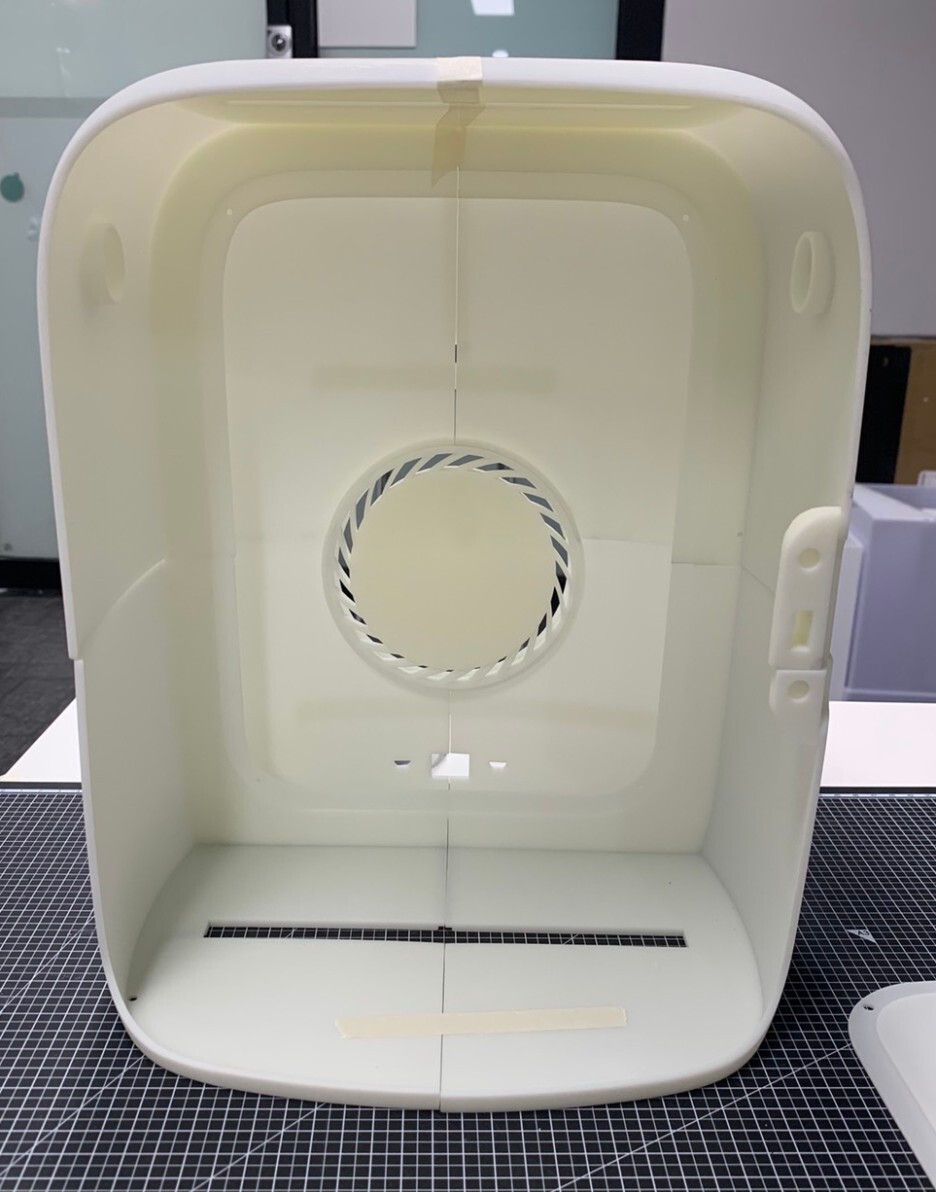

접합과 퍼티작업을 각오하고 뒤틀림을 최소화 할 수 있게 파트를 분리하여 출력을 진행했습니다.

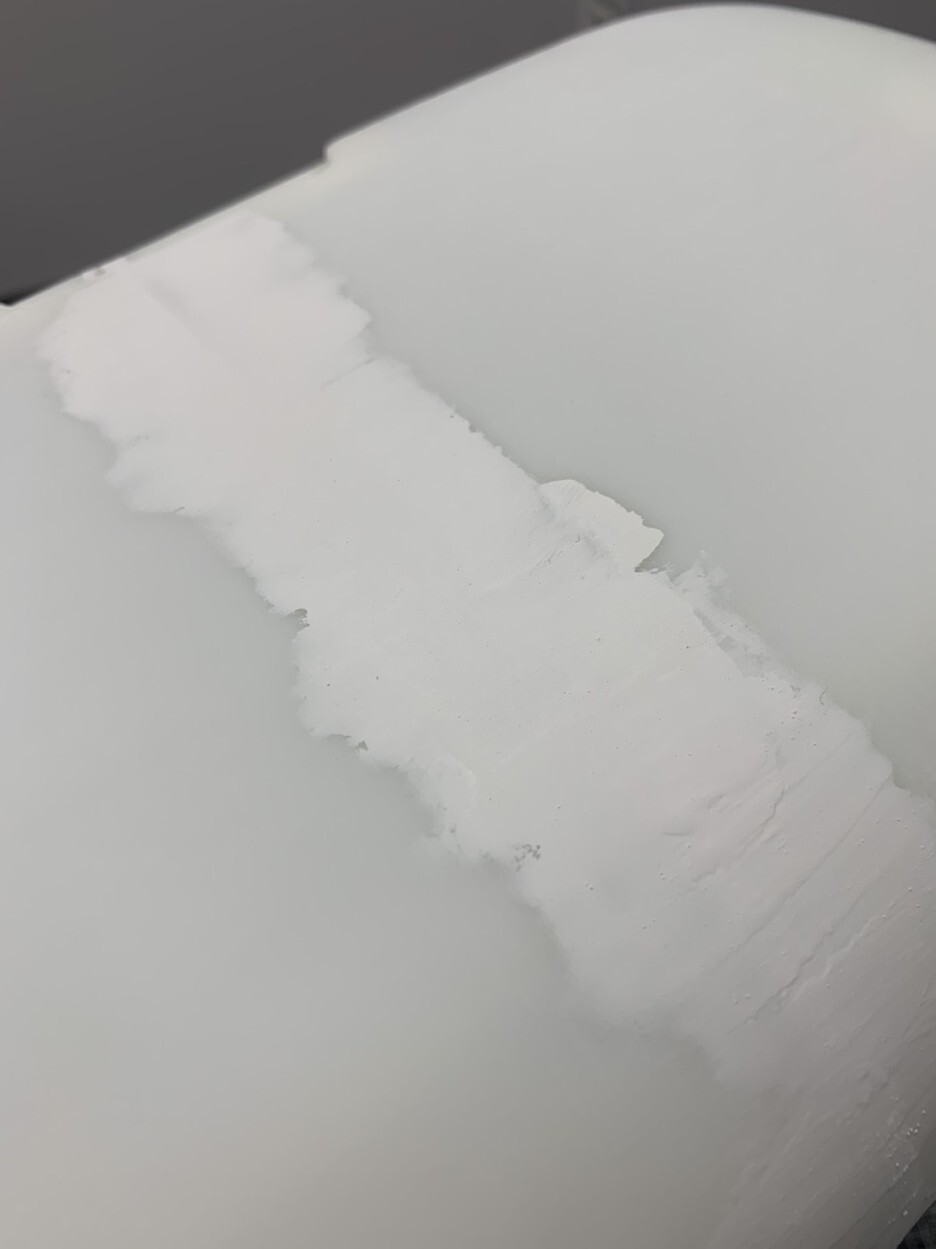

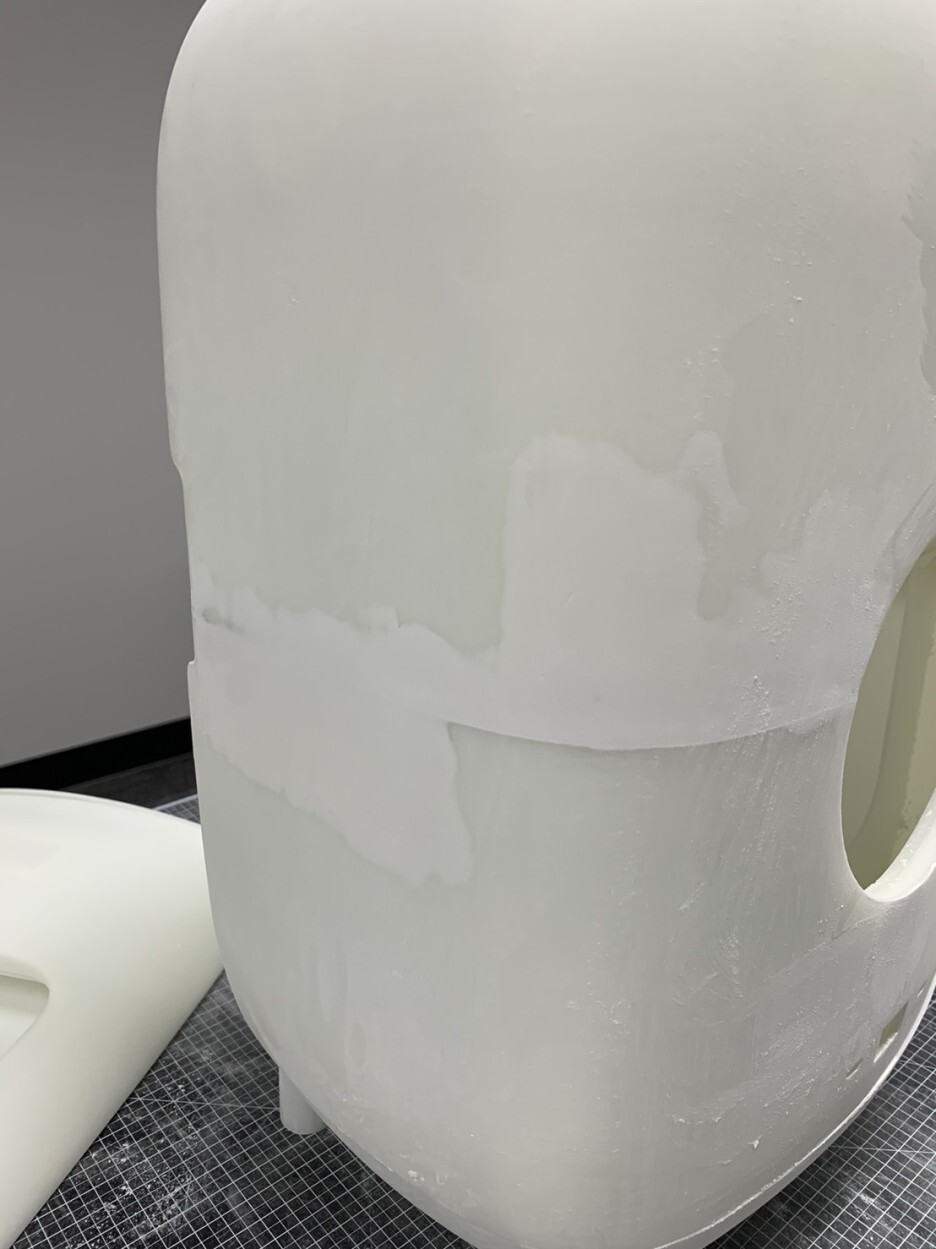

출력물을 서로 부착시켜주고 퍼티작업을 통해 이음새를 자연스럽게 연결시켜주었습니다.

외부환경에 따라 수축과 팽창, 뒤틀림 등의 여러 현상이 나타나기에 후가공은 필수입니다.







퍼티작업이 끝난 후 도색작업을 진행했습니다.

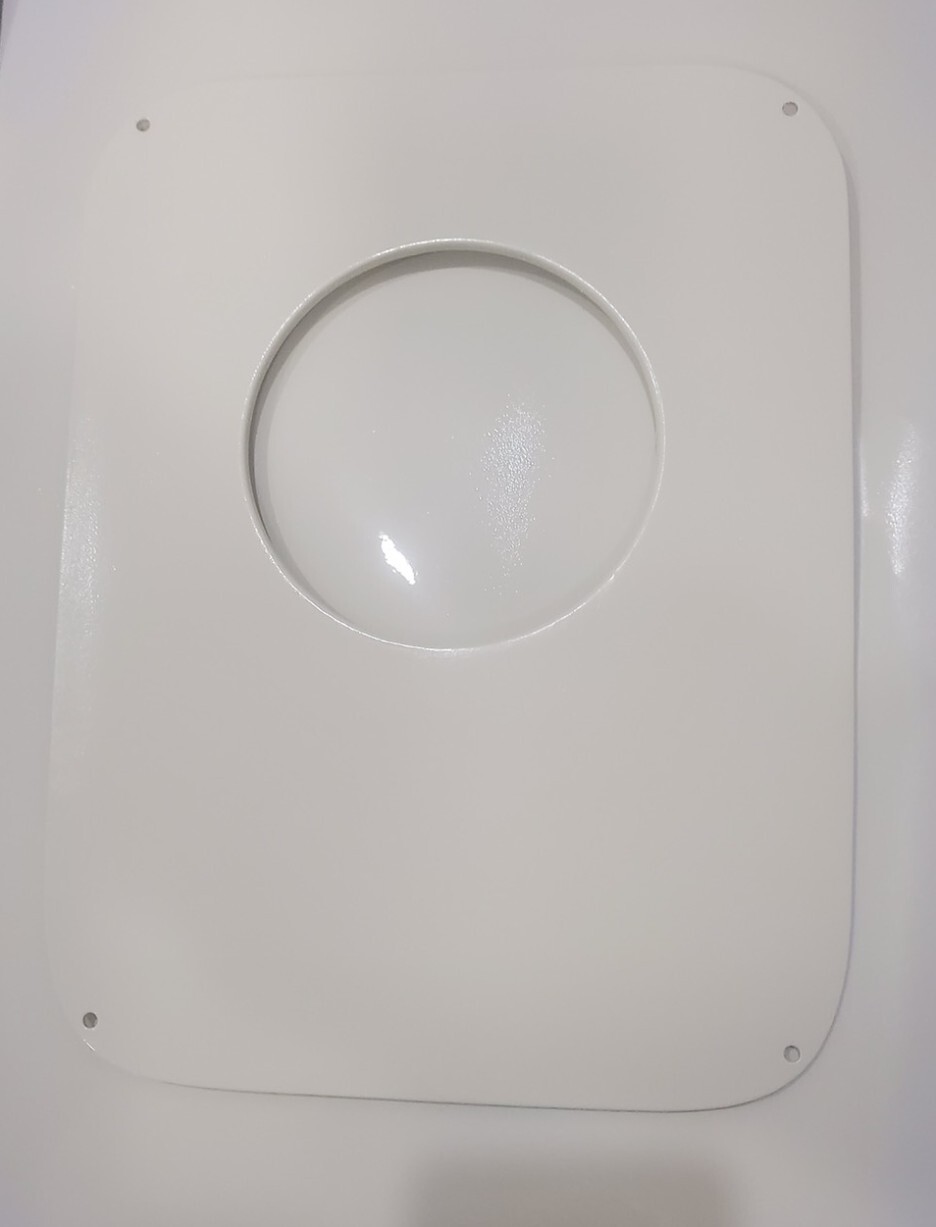

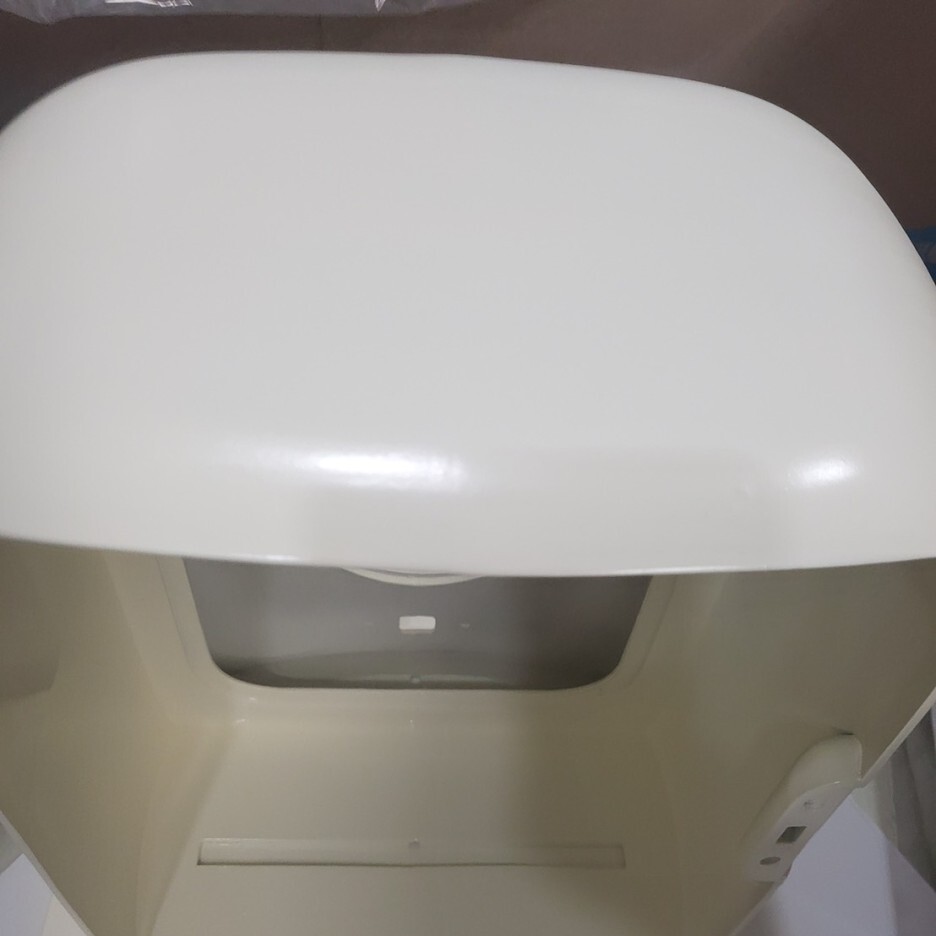

도색은 아이보리 컬러로 진행을 하였다. 도료는 건조되며 점차 색상이 선명해집니다.

제품이 파트도 많고 실제 사용이 가능할정도의 큰사이즈라 도색작업이 꽤나 오래걸렸습니다.

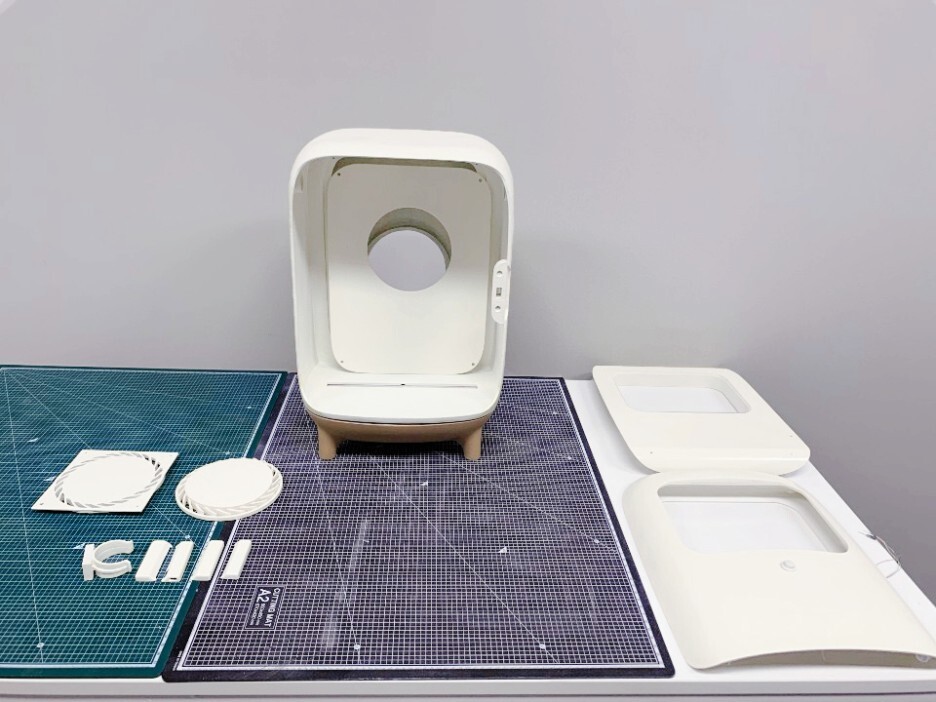

조립 전 파트 배치 모습







도색작업을 거치게되면 작업일이 2주이상 기간이 더 늘어날 수 밖에 없습니다.

도색과정은 기다림입니다.

대충 색을 칠했다고해서 끝이아니라, 모든면에 꼼꼼히 바르고 천천히 기다려야합니다.

이런 과정을 기간을 단축하고자 대충 넘어가버린다면 제품이 예쁘게 나올 수 없습니다.



우리팀은 도색을 마무리하고 제품 내부에 전선을 배치하며 제품이 동작할 수 있도록 조립하였습니다



제품의 전자 파트는 3부에서 계속됩니다.
