안녕하세요 시제품 개발 전문기업 디자인웨일입니다.
우리가 사용하는 스마트폰을 예시를 들어
통화중일때 불필요한 터치를 방지하기 위해 화면을 꺼주기도 합니다
오늘은 이러한 근접센서(proximity sensor)의 종류와 검출원리에 대해서 알아보도록 하겠습니다.
1. 근접센서란?
물리적인 접촉없이 전자계의 힘을 이용하여
물체의 존재여부, 통과, 연속흐름, 적체 등의 감지 및 위치 제어에 이용하는 센서 입니다.
2. 근접센서의 종류

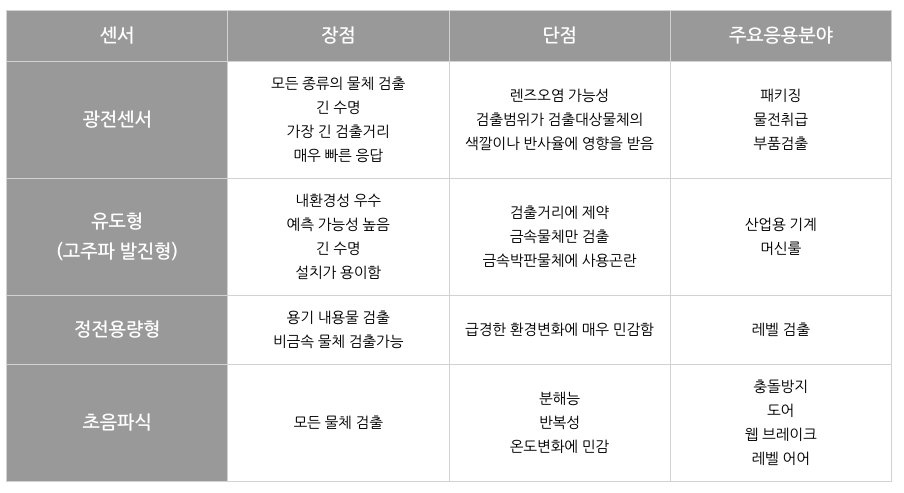

근접센서의 종류는 검출원리에 따라 자기형, 광전센서, 유도형(고주파 발진형), 정전용량형, 초음파형으로 분류할 수 있습니다.

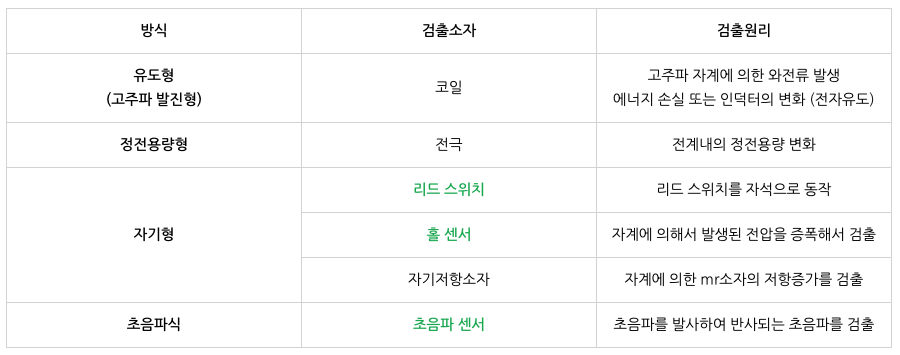

3. 근접센서의 검출 원리
4. 리드 스위치와 홀 소자
1.리드 스위치

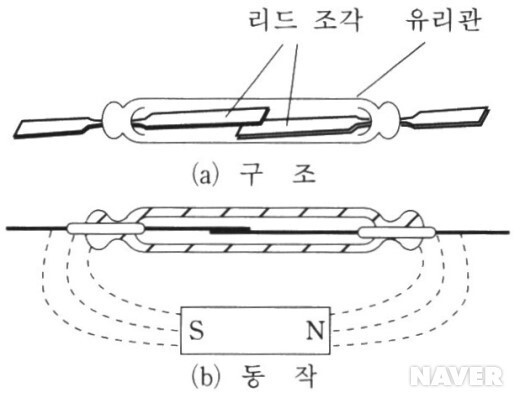

-리드 스위치는 비활성 가스를 충전한 유리관 속에 접점부분이 있는 스위치입니다.
매우 단순한 스위치 구조이기 때문에 "+" 또는 "-"의 극성도 없습니다.

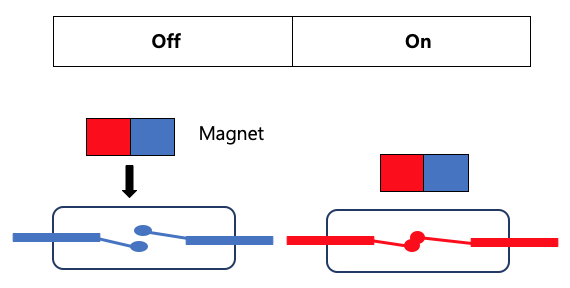

동작 원리는 자석이 붙으면 전극이 On이 되어 전류가 흐르게 됩니다.
이러한 원리로 리드스위치는 cctv등 방범시설에 주로 사용됩니다.
(창문이 열리면 부져가 울리고 CCTV 카메라가 녹화를 시작하도록 할 수 있습니다.)
2. 홀센서
홀센서는 홀 효과를 이용하여 자기장을 측정하는 센서입니다.

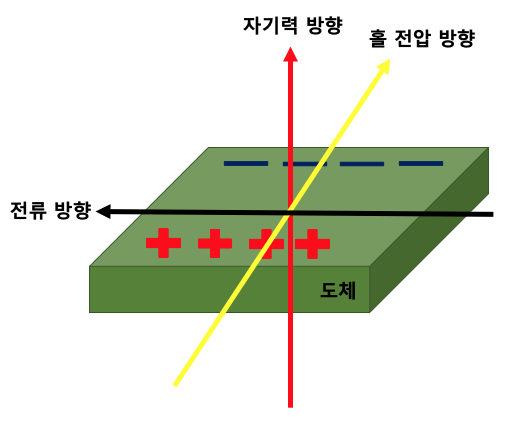

홀효과는 전류가 흐르는 도체에 직각으로 자기장을 걸어주었을때, 전류와 자기장에 직각으로 전압이 발생하는 효과입니다.

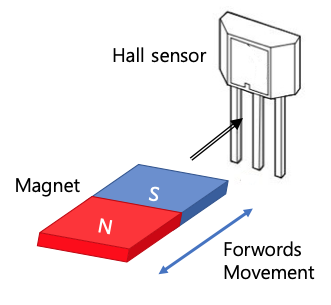

이러한 원리로 센서에 자석등이 접근하는 것을 감지하고 이를 응용해서 모터의 회전수를 계산하거나 할 수 있어
출입문 개폐확인 용도로 다양하게 활용할 수 있습니다.
5. 초음파 센서

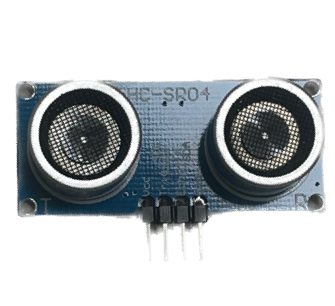

초음파 센서는 초음파를 이용해 앞에 있는 사물간의 거리를 인식하는 센서입니다.
trig,echo로 나눌 수 있는데요. 하나만 구성되어진 센서도 존재하나
많이 사용되는 초음파 센서는 두개로 구성되어있습니다.

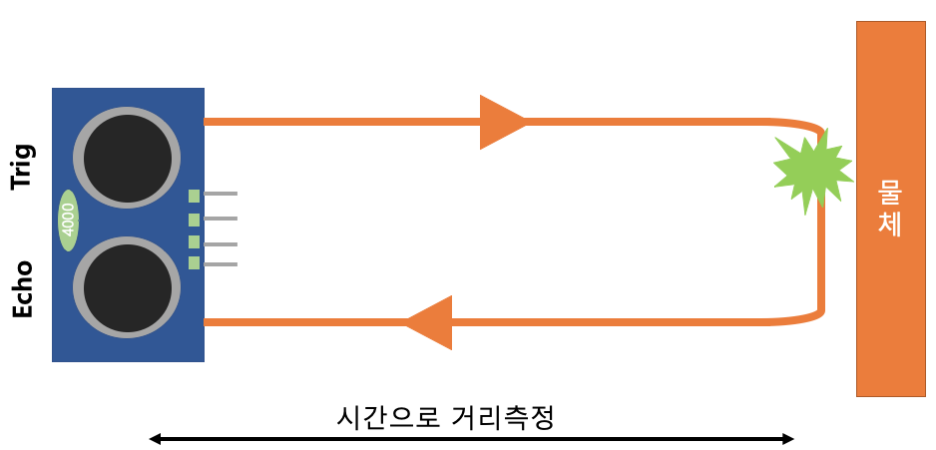

trig는 초음파를 보내는 부분, echo는 trig에서 나온 초음파가
사물에 부딪혀 돌아오는 시간을 읽음으로써 거리를 축정하는 원리를 가지고 있습니다.
5. 근접센서 선정 시 고려사항
-검출 물체와 근접센서의 동작조건
- 검출 물체의 고유조건, 재질, 크기, 도금여부 등
- 검출 물체의 이동 방향, 통과간격, 속도, 진동의 유무
- 주위 금속의 상태, 재질, 검출부와의 거리
- 검출거리, 통과 위치의 흔들림 허용 오차 등
-전기적 조건, 환경 조건
- 외부 자계, 전계의 영향: 직류자계 200 gauss 이상에서는 사용하지 않음등
오늘은 근접센서(proximity sensor)의 종류와 검출원리에 대해서 알아봤는데요.
