[시제품/의료시제품/3D모델링] 의료기기 시제품 1편 (설계)

자동지혈대

안녕하세요 시제품 개발 전문 기업 디자인웨일입니다.

이번 제품은 의료기기 시제품이라는 제품입니다.

자동으로 제품 속의 밴드가 늘어났다가 줄어드는 제품입니다.

클라이언트분께서 주신 요구사항은 다음과 같습니다.

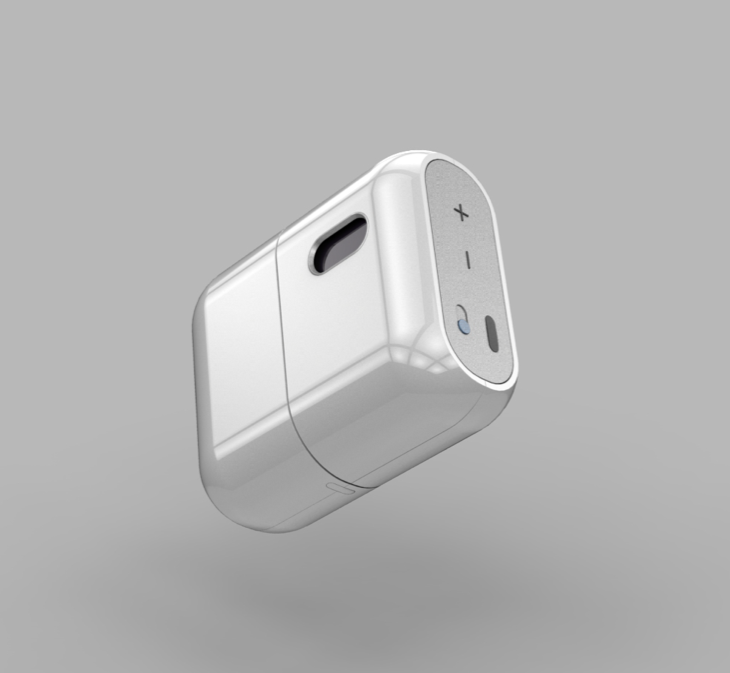

클라이언트 분의 요구사항을 바탕으로 구성한 디자인시안입니다.

수동으로 끈을 움직이면

사용자가 끈을 잡아당기면 압력이 일정치 않습니다.

이 제품의 특징은

끈이 자동으로 제품으로 빨려들어가면서

일정압력을 가한다는 것이었습니다.

상단부와 하단부를 나눠 끈을 말았다가 풀수있고

수동으로 압력조절이 가능하도록 따로 버튼을 만들어 두었습니다.

검은색 화면을 통해 압력의 크기를 볼 수 있습니다.

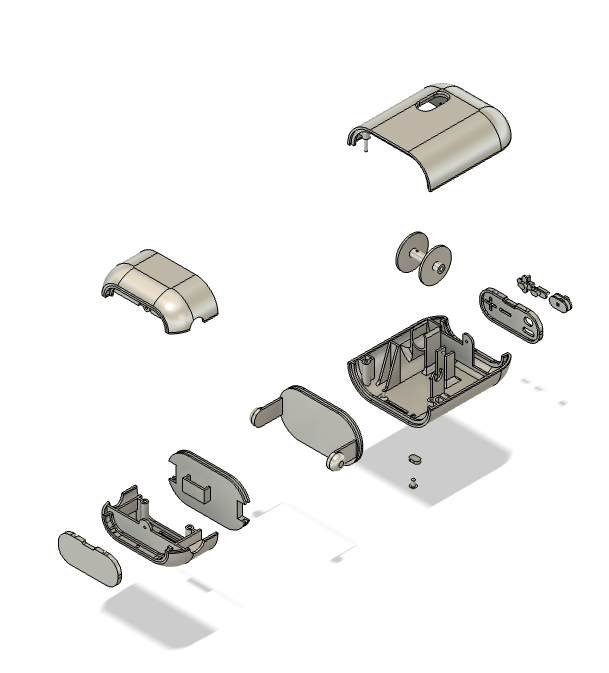

디자인 시안을 바탕으로 제작한

제품의 내부 설계도입니다.

왼쪽 이미지에서 보이는 롤은 끈을 풀고 말 수 있습니다.

상단에 +와 - 버튼은 압력을 조절할 수 있는 버튼이고

압력은 기기 위의 LCD화면으로 볼 수 있습니다.

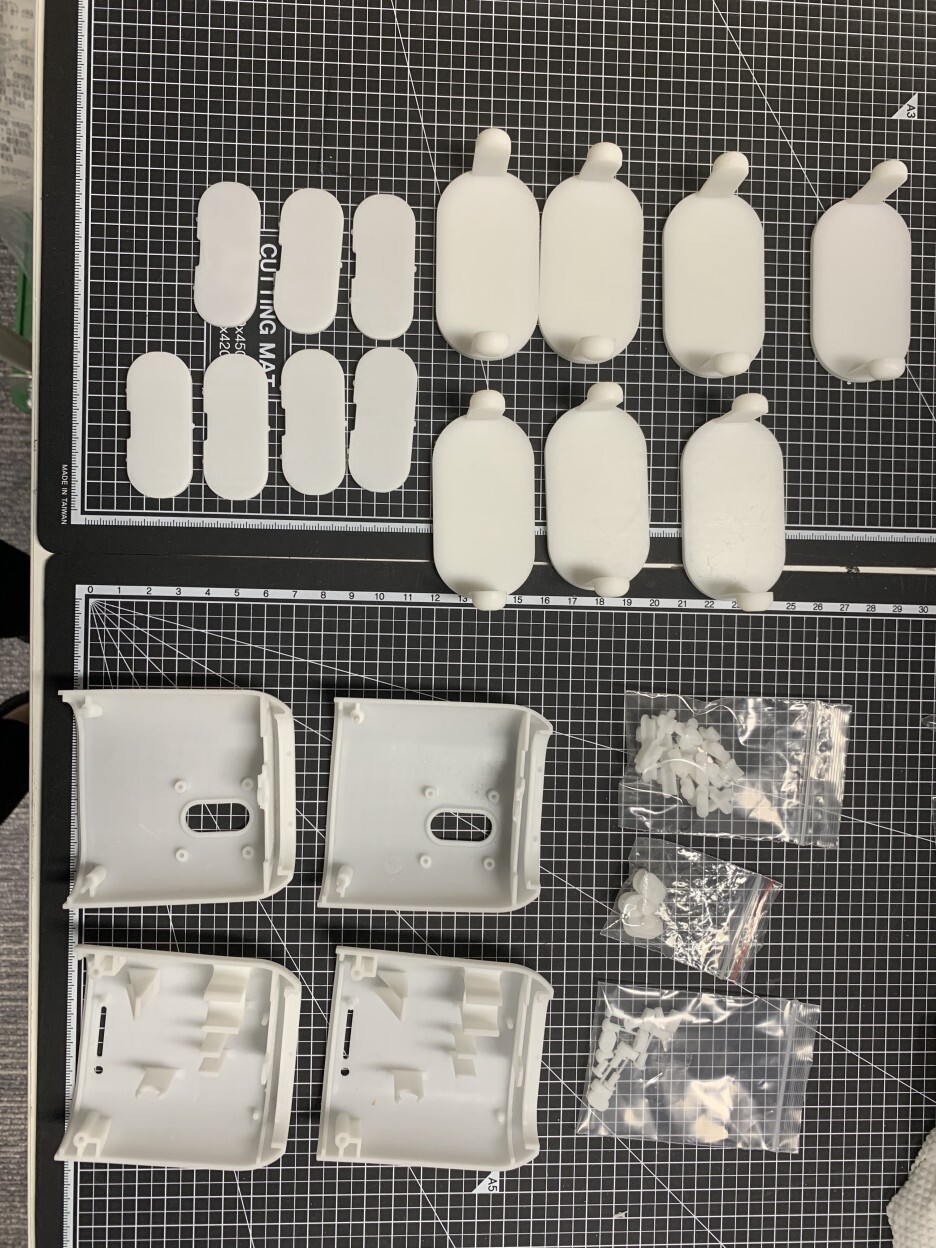

의료기기 시제품의 3D모델링과 설계도대로

3D출력한 일부 부품입니다.

이 부품들과 안에 내장될 전자부품들을 조립하여

최종 시제품이 완성됩니다.

출력과 부품 조립 과정은

2편에서 이어집니다.
