안녕하세요 시제품 개발 전문기업 디자인웨일입니다.
오늘은 968센서에 대해서 알아보겠습니다.
아황산가스라고도 부르는 이산화황을 측정하는 센서의 한 종류입니다.

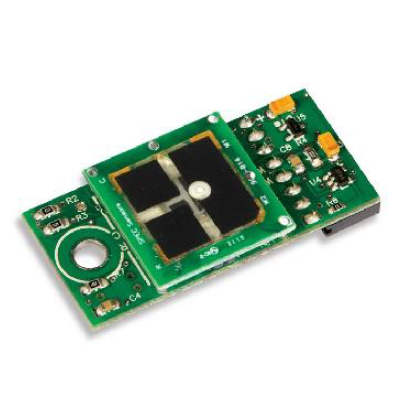

968센서
SPEC SENSOR사에서 제작되는 센서로
디지털, 아날로그 출력 두 가지 종류가 있습니다.
통상 968센서,이산화황 센서라고 부릅니다.
풀네임은
968-038-DGS-SO2입니다.
(968-038-Digital Gas Sensor)
공기정화제어, 공기질감시, 산업안전감지의 기능을 하는데요.
SO2(이산화황) 측정 뿐만 아니라 온도,습도 측정도 가능해 범용성이 높습니다.
968센서의 구조
일반적으로 액체 전해질과 접촉하는 두 개의 전극인 센싱 전극과 카운터 전극으로 구성됩니다.
○ 센싱전극(Sensing Electrode)
이산화황이 측정되는 전극입니다.
이상화황의 반응을 최적화하기 위한 촉매 금속으로써,
측정된 이산화황은 공기 확산층으로 들어가 전극과 반응합니다.
○ 카운터전극(Coundter Electrode)
전기화학 방식의 회로를 완성하기 위해 존재하는 전극입니다.
카운터 전극은 두 번째 반전지 역할만 하며,
전자가 전극 반응에 관련된 전자와 동일한 수와 반대 방향으로 전해액에 들어가거나 빠져나갈 수 있도록 합니다.
968센서의 원리
○ 968센서는 전기화학식 센서로, 이산화항 부피 비율에 비례하는 전류를 생성하는 방식으로 동작합니다.
즉, 이산화황의 산화(환원)반응 시 발생하는 전자의 양을 감지하는 원리입니다.
○ 센서 출력시 이산화황이 1이 출력되어야 하지만
1.2, 1.7, 1.5 이런식으로 일정치 않은 수치로 출력되는 경우가 있습니다.
그래서 안정화된 수치를 가져오기 위해 캘리브레이션(Calibration)과정을 거칩니다.
60번 반복 출력 후 나온 값들로 평균을 내게됩니다.
○ 968센서는 작동하기 전 브레이킹 타임(예열시간)이 필요합니다.
최소 24시간이 필요하며, 이산화황이 그만큼 출려되기 어렵다는 것을 보여줍니다.
SPEC SENSOR사의 968센서에 대한 더 심화적인 내용은
아래 파일에서 확인 가능합니다.
오늘은 968센서에 대해서 알아봤는데요.
시제품제작 상담과 제작의뢰는
디자인웨일로 문의 주시면 성심성의껏 빠르게 답해드립니다.
문의사항은 디자인웨일 홈페이지와 이메일로
보내주시길 바랍니다.
