볼트와 나사의 표준규격

안녕하세요 시제품 개발 전문기업 디자인웨일입니다.

오늘은 볼트와 나사의 표준규격에 대해 알아보도록 하겠습니다.

볼트와 나사는 제품의 부품을 고정하는 데 사용되며 시제품 제작시 없어서는 안 될 필수품입니다.

볼트와 나사를 선택할 때 구멍에 비해 너무 크거나 작은 것을 선택하면 비용이나 시간 면에서 큰 손실을 입을 수 있습니다.

그렇기 때문에 볼트와 나사의 규격을 신경쓰는 것이 중요합니다.

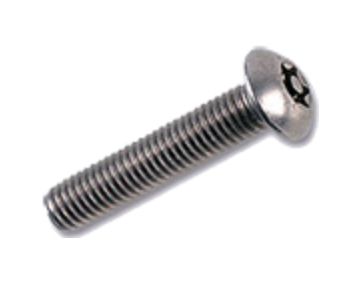

나사는 한국의 경우 KS규격으로 통일되어 있습니다.

미터법 단위를 사용하며 규격이 동일하다면 어느 회사에서 만든 나사건

모든 제품에 그대로 사용할 수 있습니다.

한국과 같이 미터법을 사용하는 나라에서 사용하는 나사로

나사산각이 60°인 미터계 삼각 나사입니다.

표준적으로 가장 많이 사용하고 기호 M으로 나타내며

수나사의 바깥지름과 피치를 mm으로 나타냅니다.

- 미터 보통 나사 - [M-호칭지름] 표기 : 일반 체결용으로 사용

- 미터 가는 나사 - [M 호칭지름 x 피치] 표기 : 항공기, 정밀 기계 등에 사용

나사의 형식과 지름, 피치를 나타내는 기호는 미터나사에서는 머리글자로 영어의 M을 사용해 M10x0.75P 등으로 표기합니다.

M뒤에 붙는 숫자는 나사의 바깥지름을 말합니다.

그리고 x0.75P의 P는 나사산과 산 사이의 거리를 뜻합니다.

x0.75P는 나사낫이 0.75mm라는 말이며 M4 x 0.75P/ 외경 4mm 피치 0.75mm의 나사를 말합니다.

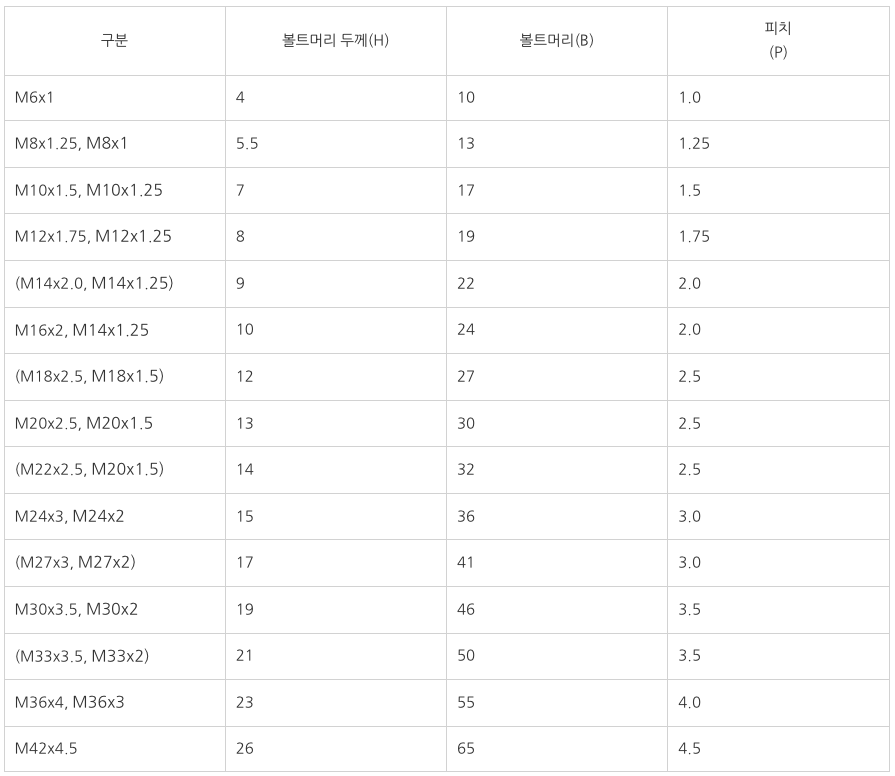

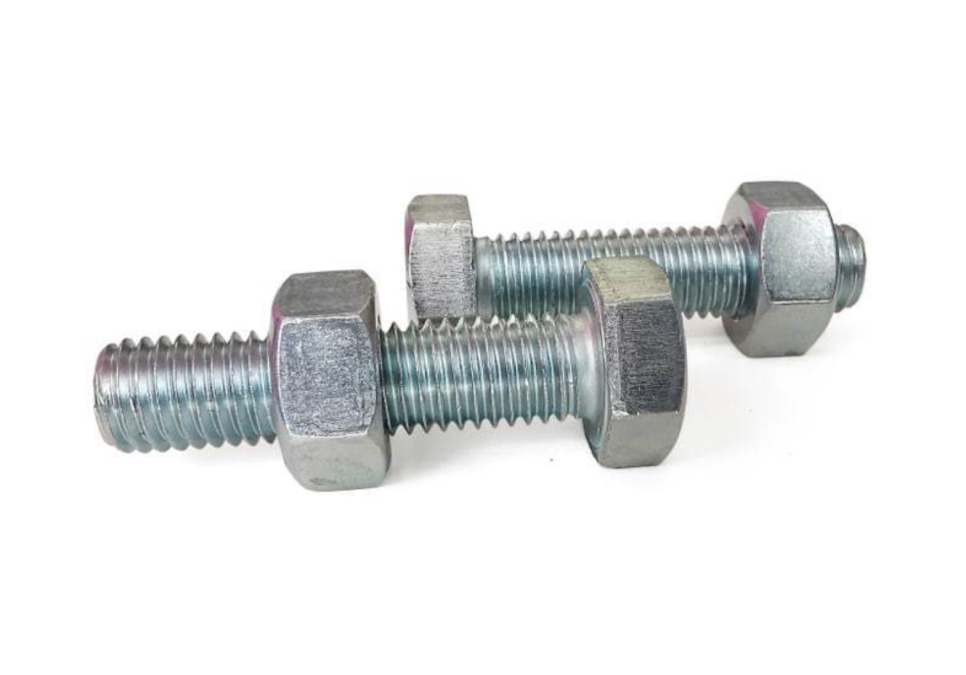

볼트의 규격은 나사처럼 M(호칭경)으로 표시하며 M은 반드시 대문자로 표현해야합니다.

호칭경은 숫나사의 외경이 기준이며 나사의 길이는 L로 표현해야 합니다.

M6,M8,M10처럼 ++나사산이 튀어나온 지름(mm)으로 구분합니다.

볼트의 길이는 머리부터 재는 것이 아니라, 파묻히는 다리부분만 재야 합니다.

나사 규격 찾는 법

수나사의 경우 외경과 피치, 암나사의 경우 내경과 피치를 측정해서 찾습니다.

볼트는 기본적으로 나사산이 있는 부분의 외경으로 정해집니다.

나사산부분의 외경이 3mm라면 M3볼트, 4mm라면 M4볼트 이런식으로 정해집니다.

규격 표기법으로는 직경x길이, M3x20, M4x10 이런식으로 표기됩니다.

오늘은 볼트와 나사의 규격에 대해서 알아봤는데요.
